1080PHB/PHD/PHE HDMI+WiFi多输出C接口CMOS相机

订购代码：YXCAM01080PHB/PHD/PHE

配置：标配 / 选配

YXCAM1080PHB/PHD/PHE HDMI+WiFi多输出C接口CMOS相机:

l 采用Sony高灵敏度CMOS传感器(卷帘或全局曝光)；

l 1080P视频分辨率，图像捕获分辨率可达2.0M或5M;

l 实现1080P视频流(asf格式)的SD卡存储;

l HDMI & Network同时输出；

l HDMI输出可由XCamView实现控制；

l Network输出可由ToupView/ToupLite实现控制;

l 拥有强大的综合控制功能与测量功能;

l Ultra-Fine颜色引擎确保颜色精准再现(连接电脑时);

l 提供Windows/Linux/macOS多平台标准SDK;

l CNC外壳一次成型设计与加工;

HDMI+USB相机的应用

· 科学研究、数码教学 (示教，演示以及学术交流);

· 数字实验室, 医学研究;

· 工业视觉(PCB检测, IC质量控制);

· 医学治疗 (病理学观测);

· 食品 (微生物菌落观察计数);

· 航空、军事;

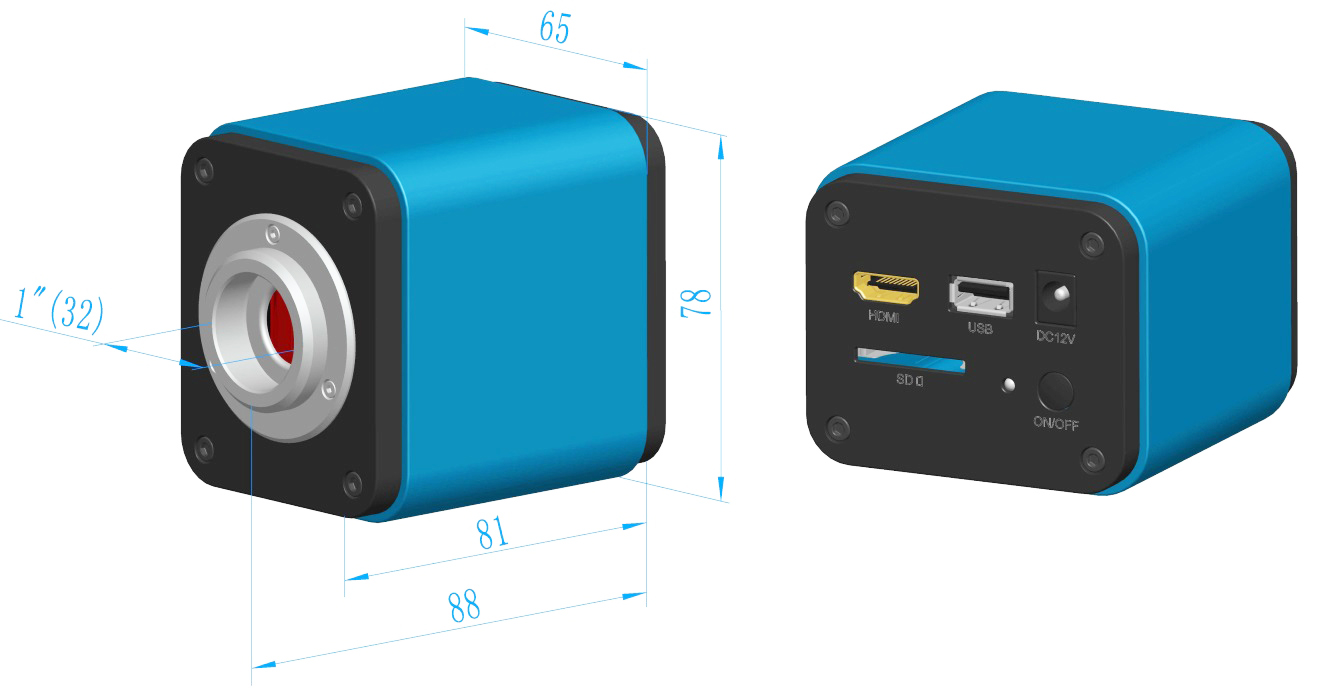

YXCAM01080PHB/PHD/PHE C接口HDMI+WiFi C接口CMOS相机外形尺寸

订购代码	传感器型号/尺寸	像素(μm)	G光灵敏度动态范围信噪比	FPS/分辨率	合并模式	曝光时间
YXCAM1080PHB	1080P/5M/ Sony IMX178(C) 1/1.8"(6.22x4.67)	2.4x2.4	425 mv with 1/30s 0.15 mv with 1/30s	30@1920x1080 (HDMI) 25@1920x1080 (WIFI)	1x1	0.03ms~918ms
YXCAM1080PHD	1080P/2M/ Sony IMX185(C) 1/1.9"(7.20x4.05)	3.75x3.75	1120 mv with 1/30s 0.15 mv with 1/30s	30@1920x1080 (HDMI) 25@1920x1080 (WIFI)	1x1	0.06ms~918ms
YXCAM1080PHE	1080P/2M/ Sony IMX249(C,GS) 1/1.2"(11.25x6.33)	5.86x5.86	1016 mv with 1/30s 0.15 mv with 1/30s	30@1920x1080 (HDMI) 25@1920x1080 (WIFI)	1x1	0.043ms~1000ms

接口与按键功能
		USB	USB鼠标实现控制XCamView USB WIFI模块实现WIFI相机功能
		HDMI	HDMI输出
		DC12V	12V电源输入
		SD	SD卡插槽
		ON/OFF	On/Off电源开关
		LED	电源开指示灯
HDMI输出其他参数
UI操作	通过USB接口鼠标实现
图像捕获	以JPEG格式，5M(25921944)分辨率保存SD卡中(XCAM1080PHB) 以JPEG格式，2M(19201080)分辨率保存SD卡中(XCAM1080PHD/PHE)
视频录像	以ASF格式，1080P分辨率，30fps速度保存在SD卡中
相机控制面板功能	包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制
工具栏	包括缩放、镜像、比较、冻结、十字丝、浏览等函数
WiFi接口其他参数
白平衡	自动白平衡
颜色技术	Ultra-Fine颜色引擎(USB)
捕获/控制SDK	标准UVC（Windows/Linux/Mac(USB)）
记录机制	静态图像或视频(USB)
软件环境
操作系统	Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit) OSx(Mac OS X) Linux
PC基本要求	CPU:Intel Core2 2.8GHz或更高
	内存: 4GB或更多
	USB接口: USB2.0高速接口
	显示器: 19”或更大
	CD-ROM
相机工作环境
工作温度（摄氏度）	-10~ 50
贮存温度（摄氏度）	-20~ 60
工作湿度	30~80%RH
保存湿度	10~60%RH
电源	DC 12V/2A 适配器
相机尺寸
长度 x 宽度 x 高度	78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)
运输重量	0.47 kg (1.0lbs)

可选附件
F	可调焦式目镜筒适配器		C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
			C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
G	固定式目镜筒适配器		C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
			C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H	108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I	108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J	108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K	测微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
