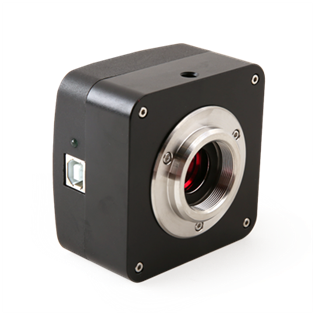

YWCAM系列C接口WIFI CMOS相机

订购代码：

YWCAM1080PA

YWCAM0720PA

YWCAM0720PB

YWCAM0300KPA


配置：标配 / 选配

YWCAM：YWCAM相机是一款标准C接口，采用高性能CMOS图像传感器作为图像拾取装置，WiFi作为数据传输接口的无线相机（C-mount,CMOS WiFi Camera)。

YWCAM产生的WiFi信号可以将高分辨率图像信号从相机源端发送到具有WiFi接收功能的设备上，如智能手机，平板电脑和计算机等支持iOS，Android，Windows，OS X操作系统设备上。WCAM的WiFi视频流支持多达6台套设置同时连接。

YWCAM相机包括数码影像软件ToupView供视频接收、处理与测量等。

YWCAM可广泛用于实验室显微镜教学互动系统以及同一台显微镜，多人观测情况等。


l  采用Aptina CMOS传感器的C接口CMOS相机;

l  通过H.264编码，以WIFI方便将视频传到智能手机、计算机以及智能平板;

l  支持Windows/iOS/OSX/Linux/Android平台设备

l  支持多设备同时接收;

l  锌铝合金精密压铸外壳;

l  高效散热结构，确保低噪声图像;

l  USB2.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;

WCAM系列C接口WIFI CMOS相机

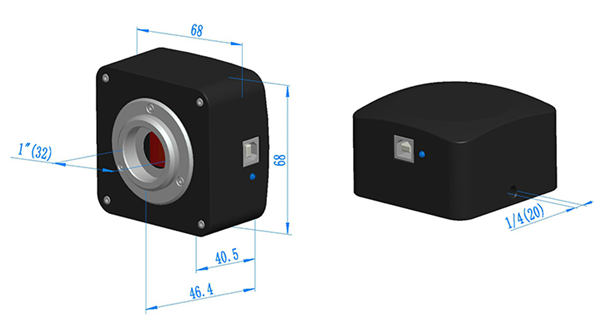

WCAM系列C接口WIFi CMOS相机外形尺寸示意图（点击放大）。相机前端壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。后盖则由塑料精密注塑而成。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。






订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YWCAM1080PA


1080P/IMX222(C)
  1/2.8"(5.38x3.02)

2.8x2.8

510mV with 1/30s
  0.15mv with 1/30s

25@1920x1080

1x1

0.059ms~1941ms

YWCAM0720PA

720P/MT9P001(C)
  1/2.5"(5.63x3.17)

2.2x2.2

1.0 V/lux-sec
  61dB
  43dB

30@1280x720

2x2

0.21ms~200ms

YWCAM0720PB

720P/MT9P001(C)
  1/2.5"(5.63x3.17)

2.2x2.2

1.0 V/lux-sec
  61dB
  43dB

10@1280x720

2x2

Auto

YWCAM0300KPA

0.3M/MT9V011(C)
  1/4"(3.58x2.69)

5.6x5.6

1.9V/lux-sec
  60dB
  45dB

25@640x480

1x1

Auto



硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电或USB电源适配器供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
  OS X (Mac OS X),Linux,
  IOS IPAD或 IPhone,
  Android PAD 或手机

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

可以顺畅播放0.35M MJPEG 格式视频

CD-ROM

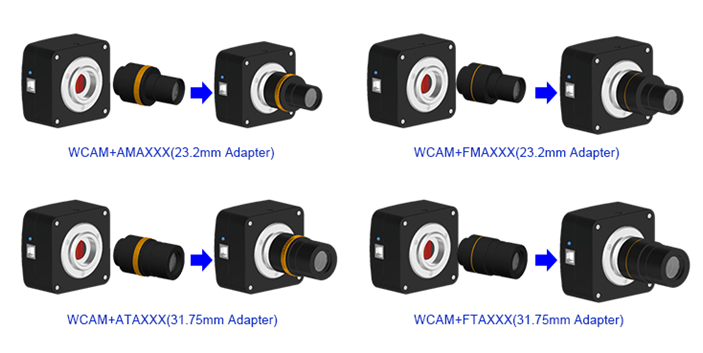

YWCAM系列C接口WIFI CMOS相机转成显微镜或望远镜用电子目镜

扩展

图例

C接口相机


机器视觉; 医学成像;
  半导体设备; 测试仪器;
  文件扫描仪; 2D码扫描仪;
  Web相机或视频监控;
  显微成像;

显微镜电子目镜


望远镜电子目镜


可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
