YU3CCD系列Ｃ接口USB3.0 CCD相机

订购代码：

YU3CCD12000KPA

YU3CCD12000KMA

YU3CCD09000KPA

YU3CCD09000KMA

YU3CCD06000KPA

YU3CCD06000KMA

YU3CCD02800KPA

YU3CCD02800KMA

YU3CCD01400KPB

YU3CCD01400KMB

配置：标配 / 选配

YU3CCD是一种超高性能的CCD相机，其感光芯片采用索尼ExView HAD CCD芯片。

索尼ExView HAD CCD采用可以将未能转换的近红外光转换成图像信号，使得成像光谱从可见光扩展到近红外光，这一技术大大提高传感器的感光灵敏度。利用“EXVIEWHAD CCD”芯片时，在黑暗的环境下也可得到高亮度的照片。而且之前在硅晶板深层中做的光电变换会漏出到垂直CCD部分的弥散光，也可被传感器接收，所以传感器的噪声也得到大幅降低。数据传输通过USB2.0快速传输协议接口实现。

   YU3CCD系列相机的分辨横跨140万~1200万，随机附送ToupView高级视频与图像处理软件，并提供Windows/Linux/maxOS/Android multiple platform SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) 。U3CCD系列相机可用于弱光或荧光图像的拍摄与分析，具有广泛的应用。


l  采用SONY EXview技术的C接口CCD相机，分辨率有1.4M~12M等多种;

l  IR-CU红外窗口，滤除红外，又起保护传感器的作用;

l  CNC铝合金精密加工外壳;

l  FPGA控制支持长达1分钟长曝光，保证捕获弱荧光图像;

l  USB3.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YU3CCD12000KPA


12M/ICX834AQG(C)
  1"(13.15x8.77)

3.10x3.10

420mv   with 1/30s
  15.2mv with 1/30s

3.6@4284x2836
  3.6@2124x1418

1x1
2x2

0.06ms~1000s

YU3CCD12000KMA

12M/ICX834ALG(M)
  1"(13.15x8.77)

3.10x3.10

420mv   with 1/30s
  12mv with 1/30s
  (F#=8.0)

3.6@4284x2836
  3.6@2124x1418

1x1
2x2

0.06ms~1000s

YU3CCD09000KPA


9.0M/ICX814AQG(C)
  1"(12.47x9.98)

3.69x3.69

580mv   with 1/30s
  12mv with 1/30s

4.4@3388x2712
  4.4@1694x1356

1x1
2x2

0.06ms~1000s

YU3CCD09000KMA


9.0M/ICX814ALG(M)
  1"(12.47x9.98)

3.69x3.69

660mv   with 1/30s
  12mv with 1/30s
  (F#=8.0)

4.4@3388x2712
  4.4@1694x1356

1x1
2x2

0.06ms~1000s

YU3CCD06000KPA


6.0M/ICX694AQG(C)
  1"(12.48x9.99)

4.54x4.54

1000mv   with 1/30s
  8mv with 1/30s

7.5@2748x2200
  14@2748x1092

1x1

0.06ms~1000s

YU3CCD06000KMA


6.0M/ICX694ALG(M)
  1"(12.48x9.99)

4.54x4.54

1000mv   with 1/30s
  8mv with 1/30s

7.5@2748x2200
  14@2748x1092

1x1

0.06ms~1000s

YU3CCD02800KPA

2.8M/ICX674AQG(C)
  2/3"(8.81x6.63)

4.54x4.54

800mv   with 1/30s
  4mv with 1/30s

15@1938x1460
  17@1610x1212 18@1930x1092

1x1

0.05ms~1000s

YU3CCD02800KMA

2.8M/ICX674ALG(M)
  2/3"(8.81x6.63)

4.54x4.54

950mv   with 1/30s
  4mv with 1/30s

15@1938x1460
 17@1610x1212 18@1930x1092

1x1

0.05ms~1000s

YU3CCD01400KPB

1.4M/ICX825AQA(C)
  2/3"(8.88x6.70)

6.45x6.45

2000mv   with 1/30s
  4.8mv with 1/30s

25@1360x1040

1x1

0.07ms~1000s

YU3CCD01400KMB


1.4M/ICX825ALA(M)
  2/3"(8.88x6.70)

6.45x6.45

2000mv   with 1/30s
  4.8mv with 1/30s

25@1360x1040

1x1

0.07ms~1000s

硬件其他配置信息

光谱响应范围

380-650nm   (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java,   DirectShow, Twain等);

记录方式

图像和视频 (软件或硬件触发)

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
  OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

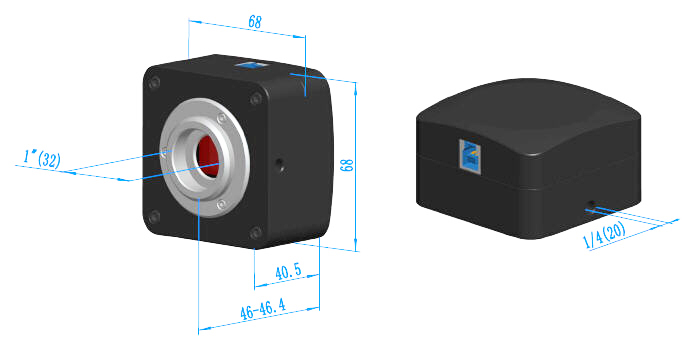

YU3CCD系列Ｃ接口USB3.0  CCD相机尺寸图

YU3CCD 系列C接口USB2.0 CCD要机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YU3CCD系列Ｃ接口USB3.0 CCD相机尺寸示意图


可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
