YUHCCD系列C接口USB2.0 CCD相机

订购代码：

YUHCCD05200KPA

YUHCCD05100KPA

YUHCCD05000KPA

YUHCCD03100KPB

YUHCCD02000KPA

YUHCCD01400KPA

YUHCCD01400KPB

YUHCCD01400KMB

YUHCCD00800KPA

配置：标配 / 选配

YUHCCD：YUHCCD是一种超高性能CCD相机。采用了Sony超高性能的HAD CCD传感器(Ultra-high performance HAD CCD)。HAD传感器是在N型基板，P型，N+2极体的表面上，加上正孔蓄积层这一SONY独特结构。由于这层正孔蓄积层，大大降低了传感器表面暗电流。Sony的HAD技术指的，在N型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句话说，是提高了感光度。在80年代初期，索尼将其用在可变速电子快门产品中，拍摄移动快速物体也可获得清晰的图像。YUHCCD采用USB2.0作为数据传输接口。

l 采用SONY Super HAD技术的C接口CCD相机，分辨率有0.8M~5.2M等多种;

l  CNC铝合金精密外壳;

l  FPGA控制支持长达4分钟长曝光，保证捕获弱荧光图像;

l  USB2.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
  模式

曝光时间

YUHCCD05200KPA

ICX655AQ(C)
  2/3"(8.44x7.07)

3.45x3.45

420mv with 1/30s
  4mv with 1/30s

4.3@2448x2050
  10.5@960x720

1x1

0.22ms~60s

YUHCCD05100KPA

ICX452AQ(C)
  1/1.8"(7.19x5.39)

2.775x2.775

260mv with 1/30s
  16mv with 1/30s

4@2592x1944
  35@560x420

1x1,
  2x2

0.212ms~77ms

YUHCCD05000KPA


ICX282AQ(C)
  2/3" (8.70x6.53)

3.4x3.4

280mv with 1/30s
  16mv with 1/30s

4.5@2560x1920
  9@1280x960

1x1,
  2x2

0.203ms~60ms

YUHCCD03100KPB


ICX252AQ(C)
  1/1.8"(7.06x5.30)

3.45x3.45

270mv with 1/30s
  12mv with 1/30s

6@2048x1536
  41@640x480

1x1,2x2

0.178ms~77ms

YUHCCD02000KPA


ICX274AQ(C)
  1/1.8" (7.04x5.28)

4.40x4.40

420mv with 1/30s
  8mv with 1/30s

10@1600x1200

1x1

0.135ms~60s

YUHCCD01400KPA


ICX205AK(C)
  1/2"(6.32x4.76)

4.65x4.65

400mv with 1/30s
  16mv with 1/30s

8@1360x1024

1x1

0.227ms~60s

YUHCCD01400KPB


ICX205AK(C)
  1/2" (6.32x4.76)

4.65x4.65

400mv with 1/30s
  16mv with 1/30s

15@1360x1024

1x1

0.127ms~60s

YUHCCD01400KMB


ICX205AK(M)
  1/2" (6.32x4.76)

4.65x4.65

450mv with 1/30s
  16mv with 1/30s

15@1360x1024

1x1

0.127ms~60s

YUHCCD00800KPA


ICX204AK(C)
  1/3" (4.76x3.57)

4.65x4.65

400mv with 1/30s
  16mv with 1/30s

16@1024x768

1x1

0.16ms~60s


硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等);

记录方式

图像和视频

制冷方式

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB2.0接口供电

软件运行环境

操作系统

Microsoft Windows  XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

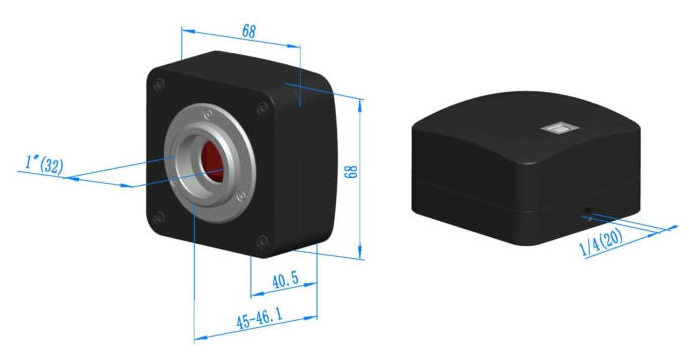

YUHCCD系列C接口USB2.0 CCD相机外形尺寸

YUHCCD系列C接口USB2.0 CCD相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YUHCCD系列C接口USB2.0 CCD相机外形尺寸图



可选附件

F

可调焦式目镜筒适配器

C接口转   Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转   Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转   Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转   Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
