YBIGEYE系列M42接口USB3.0 CMOS相机

订购代码：

YBIGEYE10000KPA

YBIGEYE4200KMA

YBIGEYE4200KMB

YBIGEYE4200KMC

YBIGEYE4200KMD

YMIPI4200KMB

配置：标配 / 选配

YBIGEYE相机系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器或GSENSE大尺寸传感器，EXmor 系列CMOS传感器采用双层降噪技术，具有超高的灵敏度以及超低噪声，GSENSE系列传感器像素尺寸大，其芯片采用了先进的背照式加工技术，峰值量子效率高达94%；通过相关多采样技术（CMS），芯片读出噪声小于1.2e-，动态范围高达90dB，是生物成像和科学应用的理想选择。同时，GSENSE2020BSI支持全局复位卷帘曝光，具备高帧频，为高性能紫外工业检测、电晕检测等的应用提出了全新的解决方案。

YBIGEYE系列相机集成了12位的超精细硬件图像信号处理器视频流引擎((Ultra-fine HISPVP)，通过该HISPVP实现硬件Demosaic, 调整，自动曝光，增益调节，一键单击白平衡，影像色品调整，饱和度调整，伽马校正，亮度调节，对比度调整，Bayer格式图像转RAW数据供最终以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理，大大提升了相机的传输速度，降低了CPU的占用率。 利用USB3.0数据传输技术实现数据传输，视频传输快速而而稳定。

YBIGEYE系列相机分辨率横跨420万~1000万。YBIGEYE系列相机随机提供高级视频与图像处理应用软件T提供Windows/Linux/maxOS/Android 多平台SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)。

YBIGEYE系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。

l  采用Sony Exmor CMOS或GSENSE背照式传感器的M42CMOS USB3.0相机;

l  采用並列A / D转换技术实现超低噪声、低功耗；

l  硬件分辨率横跨4.2M~10.3M等多种;

l  实时8/12位切换，任意ROI尺寸;

l  铝合金精密CNC外壳 ;

l  USB3.0接口确保高传输速率;

l  Ultra-Fine硬件ISP视频流引擎确保颜色精准再现与快速(对1000万像素相机，速度达30帧/每秒);

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;


订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YBIGEYE10000KPA


10.3M/IMX294(C)
  4/3 “(17.47x12.86)

4.63   x4.63

419mv   with 1/30s
  0.12mv with 1/30ss

30@3704x2778
  34.5@4096x2160
  39.5@2760x2072
  62@2048x1080
  86@1360x720

1x1,
  1x1,
  1x1,
  2x2,
  3x3

0.1ms~15s

YBIGEYE4200KMA

4.2M/GSENSE2020S(M,RS)
  1.2”(13.31x13.31)

6.5x6.5

8.1x10^7 (e-/((W/m2).s))
  Peak QE 64.2% @595nm

45@2048x2048
  45@1024x1022

1x1
  2x2

0.01ms~60s

YBIGEYE4200KMB


4.2M/GSENSE2020BSI(M,RS   )
  1.2”(13.31x13.31)

6.5x6.5

1.1x10^8   (e-/((W/m2).s))
  Peak QE 93.7% @595nm

22@2048x2048
  22@1024x1024

1x1
  2x2

0.01ms~60s

YBIGEYE4200KMC


4.2M/GSENSE2020BSI(M,RS )
  1.2”(13.31x13.31)

6.5x6.5

1.1x10^8 (e-/((W/m2).s))
  Peak QE 93.7% @595nm

44@2048x2048(12bit)
  44@1024x1024(12bit)

1x1
  2x2

0.01ms~60s

YBIGEYE4200KMD


4.2M/GSENSE2020BSI(M,RS   )
  1.2”(13.31x13.31)

6.5x6.5

1.1x10^7   (e-/((W/m2).s))
  Peak QE 93.7% @595nm

44@2048x2048(16bit)
  44@1024x1024 (16bit)

1x1
  2x2

0.01ms~60s

YMIPI4200KMB

4.2M/GSENSE2020BSI(M,RS )
  1.2”(13.31x13.31)

6.5x6.5

1.1x10^7 (e-/((W/m2).s))
  Peak QE 93.7% @595nm

22@2048x2046(12bit)

1x1
  2x2

0.01ms~60s

C: Color; M: Monochrome; GS: Global Shutter, UV: Good UV response

The characteristic of BigEye4200KMB，BigEye4200KMC，BigEye4200KMD and MIPI4200KMB are as follows

订购代码

功耗（W）

特点与数据输出格式

FPS/分辨率

YBIGEYE4200KMB


2.5~2.9

可升级支持2D去噪，硬件Auto   Level（缺省不支持，升级以后功耗在2.9W左右），RAW12格式

22@2048x2048
  22@1024x1024

YBIGEYE4200KMC


3.0

高帧率，RAW12格式

44@2048x2048(12bit)
  44@1024x1024(12bit)

YBIGEYE4200KMD

3.0

高帧率，高动态，Combined HDR 16bit(高增益12bit数据和低增益12bit数据同时输出，在FPGA内部组合为16bit HDR数据)

44@2048x2048(16bit)
  44@1024x1024 (16bit)

YMIPI4200KMB


TBD

MIPI D-PHY CSI-2 1Ch 4Lane(适合应用到海思、瑞芯微等嵌入式平台)

22@2048x2046(12bit)

硬件其他配置信息

光谱响应范围

380-650nm   (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++,   C#/VB.NET, Python, Java, DirectShow, Twain等)

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP/Vista / 7 /8 /10(32 & 64 bit)OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

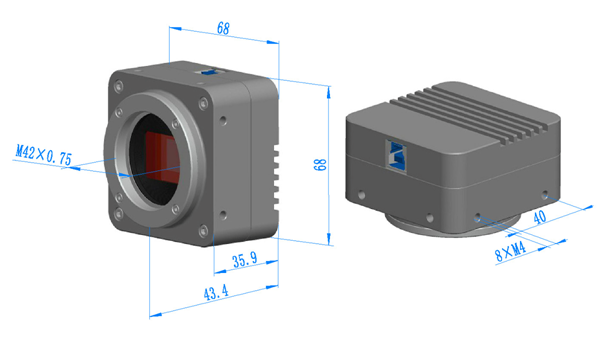

YBIGEYE系列C接口USB3.0 CMOS相机外形尺寸

YBIGEYE系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金通过数控机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YBIGEYE系列相机外形尺寸示意图


可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
