YC3CMOS系列C接口USB3.0 CMOS相机

订购代码：

YC3CMOS10000KPA

YC3CMOS05100KPA

YC3CMOS05100KPB

YC3CMOS03500KPA

配置：标配 / 选配


YC3CMOS系列相机我们设计的一种紧凑式USB3.0 CMOS相机(Compact high performance USB3.0 CMOS 相机)，采用Aptina或OnSemi CMOS传感器，采用USB3.0作为数据传输接口。

YC3CMOS系列相机分辨率覆盖35万到1000万，其外壳为CNC铝合金。

YC3CMOS系列相机随机提供高级视频与图像处理应用软件ToupView提供Windows/Linux/maxOS/Android多平台SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)。

YC3CMOS系列相机可以广泛用于显微图像的拍摄与记录。

l  采用Sony或OnSemi CMOS传感器的C接口CMOS相机;

l  分辨率横跨3.5MP~10MP等多种;

l  CNC铝合金精密外壳

l  USB3.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YC3CMOS10000KPA


10M/MT9J003(C)
  1/2.3“ (5.98x4.58)

1.67x1.67

0.31v/lux-sec
  65.2dB
  34dB

7.2@3664x2748
  23.8@1832x1374
  77.4@912x686

1x1
2x2
4x4

0.1ms~2000ms

YC3CMOS05100KPA


5.1M/MT9P006(C)
  1/2.5“ (5.70x4.28)

2.2x2.2

1.76v/lux-sec
  67.74dB
  38.5dB

14.0@2592x1944
  29.4@1280x960
  103.1@640x480

1x1
2x2
4x4

0.1ms~2000ms

YC3CMOS05100KPB


5.1M/IMX335(C)
  1/2.8“ (5.18x3.89)

2.0x2.0

505mV
  70dB
  43dB

20@2592x1944
  40@1296x972

1x1
2x2

0.1ms~2000ms

YC3CMOS03500KPA


3.5M/SC4236(C)
  1/2.6“ (5.76x3.84)

2.5x2.5

3.0v/lux-sec
  72dB
  37dB

30@2304x1536
  30@1152x768

1x1

0.1ms~2000ms

硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

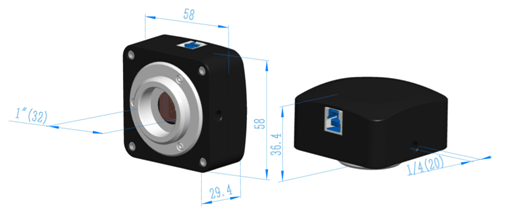

YC3CMOS系列C接口USB3.0 CMOS相机外形尺寸

YC3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YC3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图



可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
