YE3ISPM系列C接口USB3.0 CMOS相机

订购代码：

YE3ISPM21000KPA

YE3ISPM20000KPA

YE3ISPM18000KPA

YE3ISPM15600KPA

YE3ISPM12300KPA

YE3ISPM12000KPA

YE3ISPM09000KPA/YE3ISPM09000KPB

YE3ISPM08300KPA/YE3ISPM08300KPB/YE3ISPM08300KPC

YE3ISPM06300KPA/YE3ISPM06300KPB

YE3ISPM05000KPA

YE3ISPM03100KPA/YE3ISPM03100KPB

YE3ISPM02000KPA

YE3ISPM01500KPA

配置：标配 / 选配


YE3ISPM相机系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器，EXmor 系列CMOS传感器采用双层降噪技术，具有超高的灵敏度以及超低噪声。

YE3ISPM系列相机集成了12位的超精细硬件图像信号处理器视频流引擎((Ultra-fine HISPVP),通过该HISPVP实现硬件Demosaic, 调整，自动曝光，增益调节，一键单击白平衡，影像色品调整，饱和度调整，伽马校正，亮度调节，对比度调整，Bayer格式图像转RAW数据供最终以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理，大大提升了相机的传输速度，降低了CPU的占用率。

利用USB3.0数据传输技术实现数据传输，视频传输快速而而稳定。

YE3ISPM系列相机分辨率横跨150万~2100万，图像传输速度快。

YE3ISPM系列相机随机提供高级视频与图像处理应用软件ToupView，提供Windows/Linux/maxOS/Android多平台SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)。

YE3ISPM系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。

l  采用Sony Exmor CMOS传感器的C接口CMOS相机;

l  分辨率横跨1.5M~21M等多种;

l  铝合金精密数控加工机械外壳

l  USB3.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YE3ISPM21000KPA


21M/IMX269(C)
  4/3(17.40x13.00)

3.3x3.3

399mv with 1/30s
  0.1mv with 1/30s

17@5280x3954
  17@3952x3952
  56 @2640x1976
  67@1760x1316
  192@584x438

1x1
  1x1
  2x2
  3x3
  9x9

0.1ms~15s

YE3ISPM20000KPA


20M/IMX183(C)
  1"(13.06x8.76)

2.4x2.4

462mv with 1/30s
  0.21mv with 1/30s

15@5440x3648
  50 @2736x1824
  60@1824x1216

1x1
  2x2
  3x3

0.1ms~15s

YE3ISPM18000KPA


18M/Sony   Special(C)
  1/2.2"(5.86x4.46)

1.2x1.2

130mv with 1/30s
  0.10mv with 1/30s

17@4880x3720
  40@2448x1836
  50@1728x1296

1x1
  2x2
  3x3

0.1ms~15s

YE3ISPM15600KPA


15.6M/Sony   Special(C)
  1.1"(13.0x13.0)

3.3x3.3

399mv with 1/30s
  0.10mv with 1/30s

17@3592x3592
  56@1796x1796
  67@1316x1316

1x1
  2x2
  3x3

0.1ms~15s

YE3ISPM12300KPA


12M/IMX304(C,GS)
  1"(14.13x10.35)

3.45x3.45

1146mv with 1/30s
  0.1mv with 1/30s

23.4@4096x3000
  46.3@2048x1500

1x1

0.244ms~15s

YE3ISPM12000KPA


12M/IMX226(C)
  1/1.7"(7.40x5.55)

1.85x1.85

280mv with 1/30s
  0.10mv with 1/30s

25@4000x3000
  50@2048x1080

1x1
  2x2

0.1ms~15s

YE3ISPM09000KPA


9M/IMX305(C,GS)
  1"(14.13x7.45)

3.45x3.45

1146mv with 1/30s
  0.15mv with 1/30s

34@4096x2160
  60@2048x1080

1x1
  2x2

0.1ms~15s

YE3ISPM09000KPB

9.0M/IMX533(C)
  1"(11.31x11.28)

3.76x3.76

535mv with 1/30s
  0.04mv with 1/30s

40@3008x3000
  123@1488x1500
  186@992x998

1x1
  2x2
  3x3

0.1ms~15s

YE3ISPM08300KPA


8.3M/IMX274(C)
  1/2.5"(6.22x3.50)

1.62x1.62

236mv with 1/30s
  0.15mv with 1/30s

32@3840x2160
  65@ 1920x1080

1x1
  2x2,

0.244ms~15s

YE3ISPM08300KPB

8.3M/IMX334(C)
  1/1.8"(7.68x4.32)

2.0x2.0

505mv with 1/30s
  0.15mv with 1/30s

35@3840x2160
  65@ 1920x1080

1x1
  2x2

0.02ms~15s

YE3ISPM08300KPC


8.3M/IMX485(C)
  1/1.2"(11.14x6.26)

2.9x2.9

2188mv with 1/30s
  0.15mv with 1/30s

45@3840x2160
  70@1920x1080

1x1
  2x2

0.2ms~15s

YE3ISPM06300KPA


6.3M/IMX178(C)
  1/1.8"(7.37x4.92)

2.4x2.4

425mv with 1/30s
  0.15mv with 1/30s

30 @3072x2048
  38 @1536x1024

1x1
  2x2

0.1ms~15s

YE3ISPM06300KPB


6.3M/IMX178(C)
  1/1.8"(7.37x4.92)

2.4x2.4

425mv  with 1/30s
  0.15mv with 1/30s

59 @3072x2048
  59 @1536x1024

1x1
  2x2

0.02ms~15s

YE3ISPM05000KPA


5.0M/IMX264(C,   GS)
  2/3” (8.45x7.07)

3.45x3.45

1146mv  with 1/30s
  0.15mv with 1/30s

35 @2448x2048
  50 @1224x1024

1x1
  1x1

0.1ms~15s

YE3ISPM03100KPA


3.1M/IMX265(C,GS)
  1/1.8"(7.07x5.30)

3.45x3.45

1146mv  with 1/30s
  0.15mv with 1/30s

53 @2048x1536
  85 @1024x768

1x1

0.1ms~15s

YE3ISPM03100KPB


3.1M/IMX123(C)
  1/2.8"(5.12x3.84)

2.5x2.5

600mv  with 1/30s
  0.15mv with 1/30s

50 @2048x1536
  50@1920x1080

1x1
  1x1

0.1ms~15s

YE3ISPM02000KPA

2.0M/IMX385(C)
  1/2"(7.20x4.05)

3.75x3.75

2350mv  with 1/30s
  0.15mv with 1/30s

125 @1920x1080

1x1

0.1ms~15s

YE3ISPM01500KPA

1.5M/IMX273(C,GS)
  1/2.9"(4.968x3.726)

3.45x3.45

1145mv  with 1/30s
  0.15mv with 1/30s

164 @1440x1080
  320 @720x540

1x1
  2x2

0.1ms~15s

硬件其他配置信息

光谱响应范围

380-650nm   (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java,DirectShow, Twain等)

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP /Vista /7 /8 /10(32 & 64 bit)OS X (Mac OS X),Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

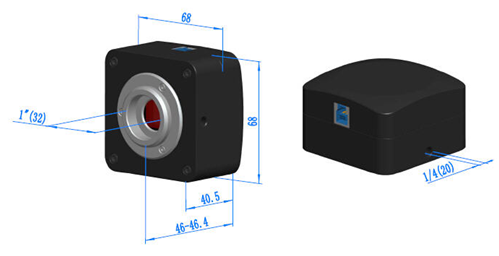

YE3ISPM系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金通过数控机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YE3ISPM系列C接口USB3.0 CMOS相机外形尺寸示意图



可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
