YU3ISPM系列C接口USB3.0 CMOS相机

订购代码：

YU3ISPM18000KPA

YU3ISPM16000KPA

YU3ISPM16000KPB


配置：标配 / 选配


YU3ISPM 系列相机我们设计的一种超高性能USB3.0 CMOS相机带硬件ISP超精细颜色引擎(Hardware ISP and Video Pipeline USB3.0 CMOS 相机)，采用USB3.0作为数据传输接口。

YU3ISPM 系列相机分辨率横跨1600万~1800万，图像传输速度更快;

YU3ISPM 系列相机随机提供高级视频与图像处理应用软件ToupView, 提供Windows/Linux/maxOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)

YU3ISPM 系列相机可以广泛用于显微图像的拍摄与记录。


l  采用Aptina/Panasonic CMOS传感器的C接口CMOS相机;

l  分辨率横跨16M~18M等多种;

l  CNC铝合金精密外壳

l  USB3.0接口确保高传输速率;

l  内置硬件ISP Ultra-FineTM颜色引擎确保颜色精准再现

l  较低的计算机CPU占用率以及超高帧率;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;

l  铝合金CNC精密加工氧化外壳;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YU3ISPM18000KPA


18M/AR1820(C)
  1/2.3"(6.14x4.61)

1.25x1.25

0.62 V/lux-sec
  65.8dB
  36.3dB

13.1@4912x3684"
  34.3 @2456x1842
  54.4 @1228x922

1x1,
  2x2,
  4x4

0.1ms~2s

YU3ISPM16000KPA


16M/MN34120(C)
  1/2.13“ (6.18x14.67)

1.335x1.335

R: 2453LSB
  Gr: 2444LSB
  Gb: 1054LSB
  B: 996LSB

16 @4648x3506
  30 @2304x1750
  27 @1536x1168

1x1,
  2x2,
  3x3

0.2ms~2s

YU3ISPM16000KPB


16M/MN34230(C)
  4/3“ (17.60x13.30)

3.8x3.85

R: 1315LSB
  Gr: 2413LSB
  Gb: 2413LSB
  B: 1042LSB

22 @4648x3506
  43@2304x1750
  49@1536x1168

1x1,
  2x2,
  3x3

0.2ms~15s

硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java,DirectShow, Twain等);

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP /Vista /7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

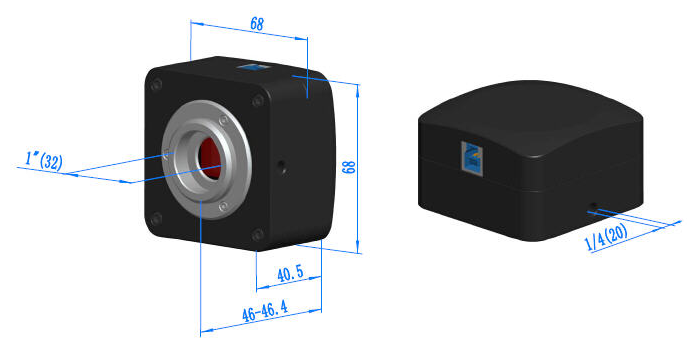

YU3ISPM系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YU3ISPM系列C接口USB3.0 CMOS相机外形尺寸示意图


可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
