YE3CMOS系列C接口USB3.0 CMOS相机

订购代码：

YE3CMOS45000KMA

YE3CMOS20000KPA/YE3CMOS20000KMA/YE3CMOS20000KPB

YE3CMOS12300KMA

YE3CMOS12000KPA

YE3CMOS06300KPA/YE3CMOS06300KMA

YE3CMOS05000KPA/YE3CMOS05000KMA

YE3CMOS03100KPA/YE3CMOS03100KPB/YE3CMOS03100KMC

YE3CMOS02300KPA/YE3CMOS02300KPB/YE3CMOS02300KMC

YE3CMOS01500KMA

YE3CMOS01200KPA

YE3CMOS000400KPA/YE3CMOS00400KMA

配置：标配 / 选配


YE3CMOS相机系我们设计的一种采用SONY Exmor传感器的USB3.0 CMOS Exmor USB3.0 CMOS camera)，采用USB3.0作为数据传输接口。

YE3CMOS分辨率横跨40万~4500万，图像传输速度快，随相机提供高级视频与图像处理应用软件ToupView; 提供Windows/Linux/maxOS/Android多平台SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)。

l  采用Sony Exmor CMOS传感器的C接口CMOS相机;

l  分辨率横跨0.4M~45M等多种;

l  铝合金精密数控加工机械外壳

l  USB3.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YE3CMOS45000KMA


45M/IMX492(M)
  4/3" (19.11x13.00)

2.32x2.32

351mv with 1/30s
  0.12mv with 1/30s

8@8256x5616
  31@4128x2808

1x1,
  2x2

0.1ms~15s

YE3CMOS20000KPA

20M/IMX183(C)
  1"(13.06x8.76)

2.4x2.4

462mv with 1/30s
  0.21mv with 1/30s

5.5   @5440x3648
  16 @2736x1824
  21 @1824x1216

1x1
  2x2
  3x3

0.1ms~15s

YE3CMOS20000KMA

20M/IMX183(M)
  1"(13.06x8.76)

2.4x2.4

776mv with 1/30s
  0.21mv with 1/30s

15.5   @5440x3648
  40 @ 4080x2160
  48 @2736x1824
  60 @1824x1216

1x1
  1x1
  2x2
  3x3

0.1ms~60s

YE3CMOS20000KPB


20M/IMX147(C)
  1/2.3"(6.24x4.67)

1.2x1.2

130mv with 1/30s
  0.1mv with 1/30s

5.2   @5440x3648
  15 @2736x1824
  30 @1824x1216

1x1
  2x2
  3x3

0.1ms~15s

YE3CMOS12300KMA

12.3M/IMX304(M)
  1/1.1"(14.13x10.35)

3.45x3.45

1146mv with 1/30s
  0.1mv with 1/30s

23.4@4096x3000
  46.3@2048x1500

1x1
  1x1

0.244ms~15s

YE3CMOS12000KPA


12M/IMX226(C)
  1/1.7"(7.40x5.55)

1.85x1.85

280mv with 1/30s
  0.1mv with 1/30s

7.1@4000x3000
  30@2048x1080

1x1
  2x2

0.1ms~2s

YE3CMOS06300KPA


6.3M/IMX178(C)
  1/1.8"(7.37x4.92)

2.4x2.4

425mv with 1/30s
  0.15mv with 1/30s

15@3072x2048
  26@1536x1024

1x1
  2x2

0.244ms~2s

YE3CMOS06300KMA

6.3M/IMX178(M)
  1/1.8"(7.37x4.92)

2.4x2.4

425mv with 1/30s
  0.15mv with 1/30s

15@3072x2048
  26@1536x1024

1x1
  2x2

0.244ms~2s

YE3CMOS05000KPA


5.0M/IMX264(C,   GS)
  2/3” (8.45x7.07)

3.45x3.45

1146mv with 1/30s
  0.15mv with 1/30s

15@2448x2048
  60@1224x1024

1x1

0.1ms~60s

YE3CMOS05000KMA


5.0M/IMX264(M,   GS)
  2/3” (8.45x7.07)

3.45x3.45

915mv with 1/30s
  0.15mv with 1/30s

15@2448x2048
  60@1224x1024

1x1
  2x2

0.1ms~60s

YE3CMOS03100KPA


3.1M/IMX036(C)
  1/2.8"(5.12x3.84)

2.5x2.5

200mv with 1/30s
  0.5mv with 1/30s

28@2048x1536
  28@1024x768

1x1
  2x2

0.244ms~2s

YE3CMOS03100KPB

3.1M/IMX123(C)
  1/2.8"(5.12x3.84)

2.5x2.5

600mv with 1/30s
  0.15mv with 1/30s

25@2048x1536
  30@1024x768

1x1

0.244ms~2s

YE3CMOS03100KMC


3.1M/IMX265(M,GS)
  1/1.8"(7.07x5.30)

3.45x3.45

1146mv with 1/30s
  0.15mv with 1/30s

53@2048x1536
  85@1024x768

1x1
  2x2

0.1ms~15s

YE3CMOS02300KPA


2.3M/IMX185(C)
  1/1.9"(7.20x4.50)

3.75x3.75

1120mv with 1/30s
  0.5mv with 1/30s

38@1920x1200
  66@960x600

1x1
  2x2

0.244ms~2s

YE3CMOS02300KPB


2.3M/IMX249(C,GS   )
  1/1.2“ (11.25x7.03)

5.86x5.86

1016mv with 1/30s
  0.15mv with 1/30s

30@1920x1200

1x1

0.244ms~2s

YE3CMOS02300KMC


2.3M/IMX174(M,   GS)
  1/1.2” (11.25x7.03)

5.86x5.86

1016mv with 1/30s
  0.15mv with 1/30s

120@1920x1200

1x1

0.244ms~2s

YE3CMOS01500KMA


1.5M/IMX273(M,   GS)
  1/2.9” (4.968x3.726)

3.45x3.45

1830mv with 1/30s
  0.15mv with 1/30s

228   @1440x1080
  530 @720x540

1x1
  2x2

0.244ms~60s

YE3CMOS01200KPA


1.2M/IMX224(C,   GS)
  1/3” (4.80 x 3.60)

3.75x3.75

2040mv with 1/30s
  0.15mv with 1/30s

60   @1280x960
  120 @640x480

1x1
  2x2

0.105ms~15s

YE3CMOS000400KPA


0.4M/IMX287(C)
  1/3” (4.97 x 3.73)

6.90x6.90

4584mv with 1/30s
  0.15mv with 1/30s

520 @   720x540

1x1

0.244ms~15s

YE3CMOS00400KMA


0.4M/IMX287(M)
  1/3” (4.94 x 3.73)

6.90x6.90

7469mv with 1/30s
  0.15mv with 1/30s

520 @   720x540

1x1

0.244ms~15s

硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等);

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

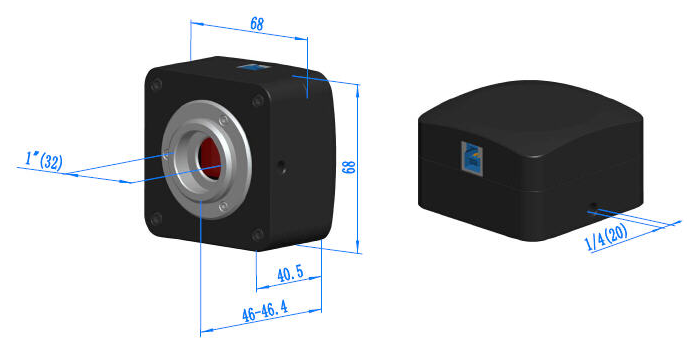

YE3CMOS系列C接口USB3.0 CMOS相机外形尺寸

YE3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金通过数控机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YE3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图



可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
