YL3CMOS系列C接口USB3.0 CMOS相机

订购代码：

YL3CMOS14000KPA

YL3CMOS10000KPA

YL3CMOS08500KPB

YL3CMOS05100KPA

YL3CMOS03100KPA

YL3CMOS01200KPB

配置：标配 / 选配


YL3CMOS： YL3CMOS相机是我们设计的CMOS系列相机中一种豪华型USB3.0 CMOS相机(luxurious USB3.0 CMOS)，采用超高性能的CMOS图像传感器作为图像采集设备，更进一步，相机电路板上带有缓存，从而大大提高了USB3.0传输的稳定性，帧速率也得以有效地提高。

YL3CMOS可广泛用于品牌显微镜相机如NIKON，LEICA，Olympus以及Zeiss等。


l  采用Aptina CMOS传感器的C接口CMOS相机;

l  分辨率横跨1.2M~14M等多种;

l  板上集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性;

l  高效散热结构，确保低噪声图像;

l  USB3.0接口确保高传输速率;

l  Ultra-Fine颜色引擎确保颜色精准再现;

l  随相机提供高级视频与图像处理应用软件ToupView;

l  提供Windows/Linux/macOS/Android多平台标准SDK;



订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
  动态范围
  信噪比

FPS/分辨率

合并
模式

曝光时间

YL3CMOS14000KPA


14M/MT9F002(C)
  1/2.3" (5.73x4.60)

1.4x1.4

0.724v/lux-sec
  65.3dB
  35.5dB

6.2@4096x3286
  20.8@2048x1644
  53.3@1024x822

1x1,
  2x2,
  4x4

0.1ms~2000ms

YL3CMOS10000KPA


10M/MT9J003(C)
  1/2.3" (5.98x4.58)

1.67x1.67;

0.31v/lux-sec
  65.2dB
  34dB

7.2@3584x2746
  24.5@1792x1372

1x1,
  2x2,
  4x4

0.1ms~2000ms

YL3CMOS08500KPB


8.5M/Special(C)
  1/2.5" (5.56x4.26)

1.67x1.67

0.31v/lux-sec
  65.2dB
  34dB

8.3@3328x2548
  26.2@1664x1272

1x1,
  2x2,
  4x4

0.1ms~2000ms

YL3CMOS05100KPA


5.1M/MT9P006(C)
  1/2.5" (5.63x4.23)

2.2x2.2

1.76v/lux-sec
  67.7dB
  38.5dB

14.2@2560x1922
  38.3@1280x960
  101.2@640x480

1x1,
  2x2,
  4x4

0.05ms~2000ms

YL3CMOS03100KPA


3.1M/AR0330(C)
  1/3" (4.51x3.37)

2.2x2.2

1.9v/lux-sec
  100dB
  39dB;

27.3@2048x1534
  53.3@1024x770

1x1,
  2x2

0.1ms~2000ms

YL3CMOS01200KPB


1.2M/AR0130(C)1/3"(4.8x3.6)

3.75x3.75

5.5v/lux-sec
  85.3dB
  44dB

45@1280x960
  55@640x480

1x1,
  2x2

0.1ms~20000ms

硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等);

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB3.0接口供电(兼容USB2.0)

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

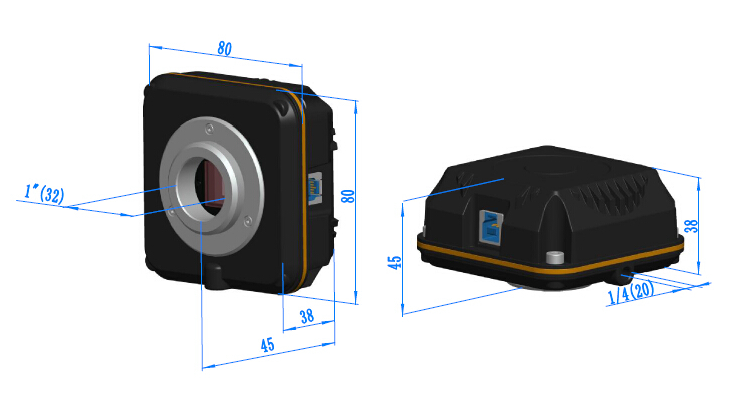

YL3CMOS系列USB3.0 CMOS相机外形尺寸示意图

YL3CMOS系列C接口USB3.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YL3CMOS系列USB3.0 CMOS相机外形尺寸示意图



可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

  106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
