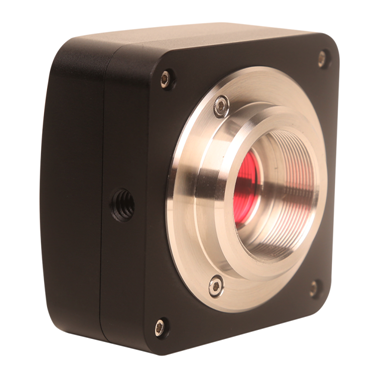

YC2MOS系列C接口USB2.0 CMOS相机

订购代码：

YC2CMOS12000KPA

YC2CMOS08300KPA

YC2CMOS05100KPA

YC2CMOS05100KPB

YC2CMOS03100KPA

YC2CMOS02100KPA

配置：标配 / 选配


YC2CMOS：YC2CMOS相机系我们设计的一种紧凑式USB2.0与CMOS图像传感器相机，采用USB2.0作为数据传输接口。

高性能的MJPEG压缩算法，搭配独特的解码与图像还原算法，获得业界USB2.0相机的最高帧率；YC2CMOS 5MP与8MP帧率可达30fps；12MP可达20fps；

内置硬件ISP图像处理引擎，色彩还原度高；

l 支持自动曝光、手动曝光切换，曝光时间支持精确控制，曝光的目标区域可实时调整

l 支持自动/手动/ROI白平衡；可实时调整；

l 支持色彩调整功能、色彩模式选择、坏点实时去除功能、图像翻转功能；可实时调整；

l 支持直方图功能、平场校正功能、暗场校正功能、视频ROI功能；可实时调整；

YC2CMOS速度中等，相机分辨率横跨210万~1200万，另外随相机提供高级视频与图像处理应用软件; 提供Windows/Linux/maxOS/Android多平台SDK(原生CC/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)。C2CMOS适合于显微镜照片的拍摄。


l 采用Sony或安森美CMOS传感器的C接口CMOS相机;

l 分辨率横跨210万~1200万等;

l USB2.0接口确定数据高速传输;

l 硬件集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性;

l 符合微软USB Video Class协议，支持第三方软件扩展；

l 内置硬件ISP图像处理引擎，色彩还原度高；

l 高性能的MJPEG压缩算法，搭配独特的解码与图像还原算法，获得业界USB2.0相机的最高帧率；

l C2CMOS 5MP与8MP帧率可达30fps；12MP可达20fps；

l 符合CE、FCC协议；

l CNC外壳；

l 随相机提供高级视频与图像处理应用软件;

l 提供Windows/Linux/OSX多平台SDK;

YC2CMOS系列C接口USB2.0 CMOS相机转成显微镜或望远镜用电子目镜

扩展

图例

C接口相机


机器视觉; 医学成像;
  半导体设备; 测试仪器;
  文件扫描仪; 2D码扫描仪;
  Web相机或视频监控;
  显微成像;


订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并
模式

曝光时间

YC2CMOS12000KPA


12M/IMX577(C)
  1/2.3“ (5.95x4.71)

1.55x1.55

250LSB
  70dB
  43dB

20@3840x3040
  20@1920x1520
  20@960x760

1x1
  1x1
  1x1

0.1-2000 ms

YC2CMOS08300KPA


8.3M/IMX274(C)
  1/2.5“ (6.22x3.50)

1.62x1.62

236mV
  70dB
  43dB

30@3840x2160
  30@1920x1080
  30@1280x720
  30@960x540

1x1
  1x1
  1x1

0.1-2000 ms

YC2CMOS05100KPA


5.1M/AR0521(C)
  1/2.5“ (5.70x4.28)

2.2x2.2

18.8ke-/lus
  73dB
  40dB

30@2592x1944
  30@1280x960
  30@640x480

1x1
  1x1
  1x1

0.1-1000 ms

YC2CMOS05100KPB


5.1M/IMX335(C)
  1/2.8“ (5.18x3.89)

2.0x2.0

505mV
  70dB
  43dB

25@2592x1944
  25@1280x960
  25@640x480

1x1
  1x1
  1x1

0.1-2000 ms

YC2CMOS03100KPA


3.1M/Aptina(C)
  1/2.5“ (5.73x4.3)

2.8x2.8

18.8ke-/lus
  73dB
  40dB

30@2048x1536
  30@1024x768

1x1
  1x1

0.1-1000 ms

YC2CMOS02100KPA


2.1M/IMX307(C)
  1/2.8“ (5.73x4.3)

2.9x2.9

1300mV
  73dB
  43dB

38@2048x1536
  38@1024x768

1x1
  1x1

0.1-2000 ms

硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

自动/手动/ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制SDK

Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~ 50℃

贮存温度（摄氏度）

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB2.0接口供电

软件运行环境

操作系统

Microsoft Windows XP /Vista /7 /8/10(32 & 64 bit)
  OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

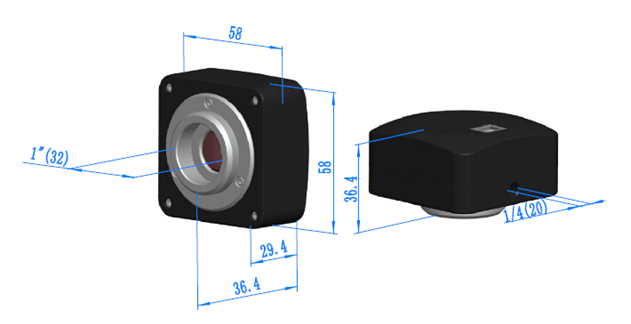

YC2CMOS系列C接口USB2.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。


YC2CMOS系列C接口USB2.0 CMOS相机外形尺寸


可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108001/AMA037
  108002/AMA050
  108003/AMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108008/ATA037
  108009/ATA050
  108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
  (请根据你的相机与显微镜选择其中之一)

108005/FMA037
  108006/FMA050
  108007/FMA075

C接口转 Dia.31.75mm目镜筒
  (请根据你的相机与望远镜选择其中之一)

108011/FTA037
  108012/FTA050
  108013/FTA075

注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)；
  106012/TS-M2(X,Y=0.01mm/100Div.);
  106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
